斜板斜管沉淀池构造及参数要求
公司名称:巩义市大千净化材料有限公司 作者:Admin 发布时间:2021/10/14 19:45:18

如果您想了解我们的产品,欢迎随时拨打我公司的销售热线,或点击下方按钮免费咨询!电话咨询即刻享受本月价格折扣!

    斜板斜管沉淀池
    斜板斜管沉淀池是在平流式沉淀池基础上发展起来的一种新型沉淀池。它的特点是在沉淀池中装置许多间隔较小的平行倾斜板或倾斜管,具有沉淀效率高,在同样出水条件下比平流沉淀池的容积小,占地面积少的优点。
    斜板斜管沉淀池之所以能提高生产能力,主要是增加了沉淀面积和改善了水力条件。根据浅层理论:当流量和颗粒的沉降速度一定,沉淀效率与沉淀面积成正比,与池深和池的容积无关。即沉淀面积越大,沉淀效率越高。在沉淀池中加设了斜板,增加了沉淀面积,同时使颗粒沉降距离大大缩短;另外,使过水断面的水力半径因湿周的增大而减小,从而改善了水力条件,有利于提高沉淀效率。

    斜板斜管沉淀池按水流的方向,分为上向流、侧向流、下向流三种。目前大多数水厂主要采用上向流,即水流方向与沉泥方向相反。斜板斜管沉淀池主要由配水整流区、斜管斜板区、集水区、积泥区等部分组成。

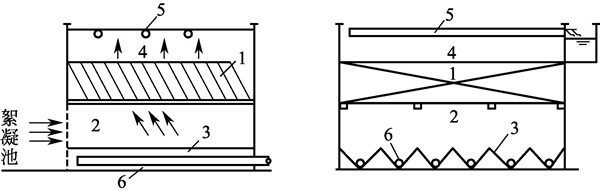

斜管沉淀池构造


    其工作过程:加过凝聚剂的原水,在絮凝池内生成良好的矾花,由整流区均匀地配水整流,进入斜管斜板区下部,泥渣与水在通过斜管斜板时迅速分离,清水从上部经集水区由穿孔集水管送出池外;沉淀在斜管斜板上的杂质依靠重力滑落入积泥区,由穿孔排泥管定期排出。
    斜管斜板对材料的要求是:无毒无味、耐水耐久、薄而轻、便于加工。目前使用的有塑料、木材、石棉水泥板、玻璃钢等。定型的斜管管径大都为25~35mm,生产上多用六角形断面,长度1m,倾斜角通常为60°。中、小规模的斜管斜板沉淀池通常采用穿孔管排泥。穿孔管设在三角槽内,管径一般不小于150mm,孔径20~30mm,孔距0.3~0.6mm,孔眼向下与垂线成45°~60°交叉排列。穿孔管可采用钢管、钢筋混凝土管和铸铁管。
    斜管(板)沉淀池的表面负荷q是一个重要参数,表示为:
    q=Q/A
    式中 Q——流量,m3/h;
    A——沉淀池清水区表面积,m2。

    规范规定斜管(板)沉淀池的表面负荷为9~11m3/(m2·h),目前生产上倾向于采用较小的表面负荷以提高沉淀池出水水质。
