斜管(板)沉淀池的设计和计算

2018/2/2 15:21:59      点击:
    斜板与斜管沉淀池的特点:
    斜管斜板沉淀池的理论基础:浅池理论;从水力条件的改善来看:雷诺数大大降低,弗劳德数大为提高;斜板沉淀池中的水流基本上属层流状态,而斜管沉淀池的Re多在200以下,甚至低于100。斜板沉淀池的Fr数一般为10-3-10-4。斜管的Fr数将更大。
    斜管沉淀池的设计和计算:
    底部配水区高度不宜小于1.5m,以便均匀配水;

    倾角宜为60°,斜管的长度多采用1m。斜管的管径通常采用25-35mm。

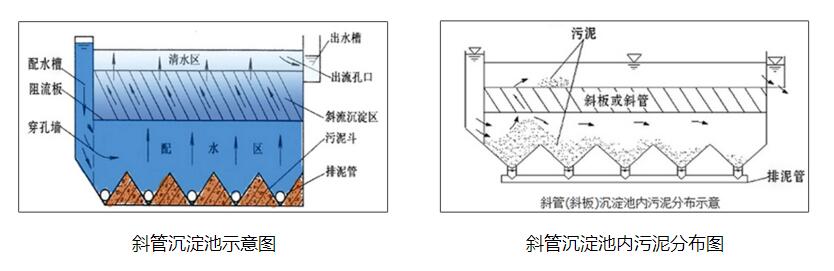

斜管沉淀池

    斜管沉淀池的表面负q值重要的技术经济指标:
斜管沉淀池的表面负荷
    Q-流量,m3/h;
    A-沉淀池清水区表面积,m2
    规范规定斜管沉淀池的表面负荷率为:9-11m3/m2h(2.5-3.0mm/s)

    斜管内的流速为:

斜管内流速计算方式

    A’-斜管的净出口面积;

    θ-水平倾角

    斜管应用:
    一、斜管除用于给水净化和化工厂污水、生活污水厂、煤矿水处理、洗煤厂水处理、电厂浓缩池、尾矿水处理、制药厂、造纸厂废水处理的除砂和快速沉淀、隔油分离以及尾矿浓缩等外,尤其对水厂和废水处理工程的改造效益更佳。
    二、特点:本产品采用乙丙共聚级塑料为材料,经红外线恒温热压而成,尺寸准确、比表面积大、安全无毒、耐腐蚀、耐老化、壁面光滑,容易冲洗。
    三、斜管主要用于各种沉淀和除砂作用。是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。它适用范围广,处理效果高,占地面积小等优点。适用于进水口除砂,一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理,即适用于新建工程,又适用于现有旧池的改造,均能取得良好的经济效益。
